저때 당시에도 1열 스피커는 우퍼까지 신설이 완료된지라 후방에 앉을 일이 없는 저는 후방 교체까지는 고려를 하지 않게 되었습니다만…받았으니 달아주는 것이 인지상정.

스피커는 JBL의 6.5인치 모델인데 트위터 내장 타입입니다. 가격도 꽤 저렴한편인데 이 스피커에 대한 평가가 그야말로 전무하더군요. 듣기 전까진 어떻게 될지 모르는 상황이었으나 ‘순정보다 좋겠지(…)’ 하는 생각에 교체를 결정.

그렇게 도어트림을 까봤는데…

도어트림은 제 기준으로 꽤 심플합니다. 스피커도 탈부착이 매우 쉽게 되어 있습니다.

끼워보니….안들어갑니다. 동봉된 브라켓이나 클립따위 써봤자 소용이 없습니다.

그래서 오디오샵에서 만능 브라켓이랑 이것저것 질러보고 다시 시도해봅니다.

….당연히 안됩니다.

순정 스피커를 보며 다시 곰곰히 생각해봅니다. 일전에 1열 스피커 교체시에 업체에서 했던 것도 상기해보니, 결국 차에 맞는건 오리지널 스피커 뿐이라 생각하고, 저 스피커 마운트만 떼더 쓸 궁리를 해봅니다.

그런데 달려 있는 스피커를 쓰자니 작업하는 동안 2열에서 사운드를 못듣는 문제가 있기에(부모님이 자주 타십니다)….

새걸 2개 샀습니다. 부가세 포함해서 개당 10480원쯤 하더군요.

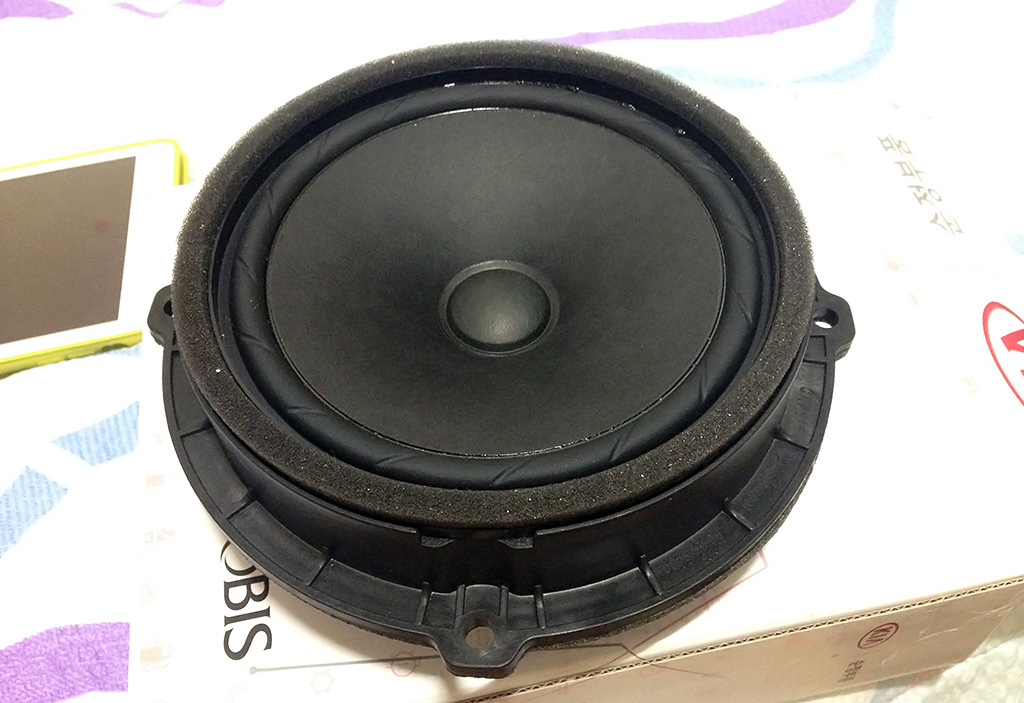

완충 역할을 하는 스펀지가 앞 뒤로 모두 발라져 있습니다. 아 겉보기에도 허접해 보이는 이 스피커.

2300만원짜리 차에 개당 만원짜리 스피커라니.

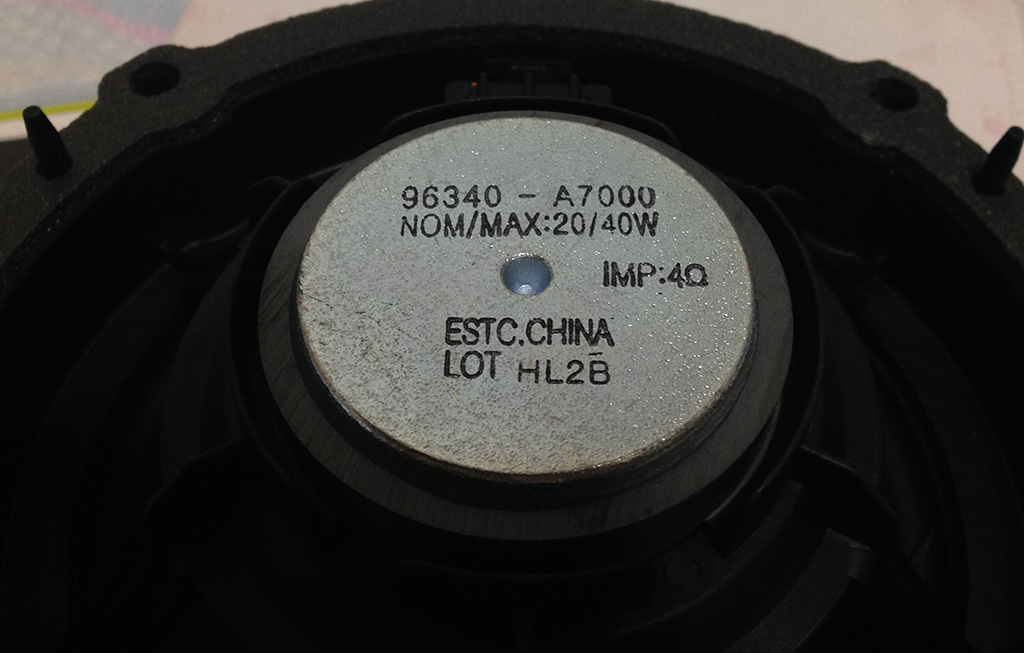

피크 40W의 출력을 자랑(?)하는 순정 스피커. 임피던스는 4옴. 순정스피커도 이정도 저항이기때문에 왠만한 애프터마켓 스피커는 그대로 장착이 가능합니다.

완전 붙박이로 되어 있어서 제품을 손상시키지 않는 이상 분해는 불가능합니다. 물론 만원짜리에 바라는 건 없습니다.

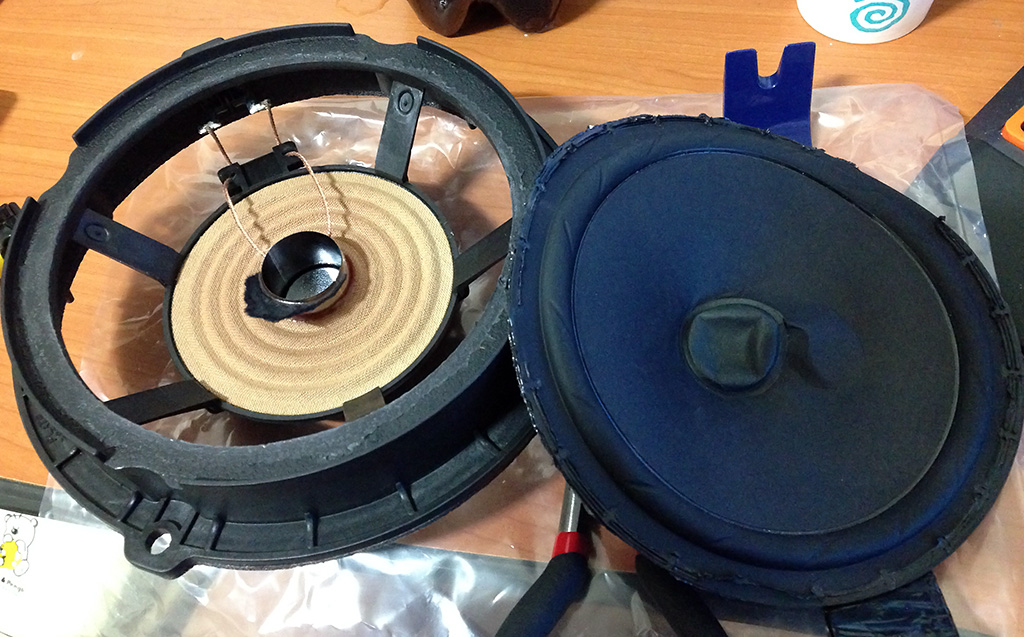

우선 진동판을 불리합니다.

진동판을 불리하면 마그네틱 코어와 지지대가 보이는데, 지지대는 마운트(아대)와 일체형이라 잘라내야 합니다.

줄톱을 이용하여 분리합니다.

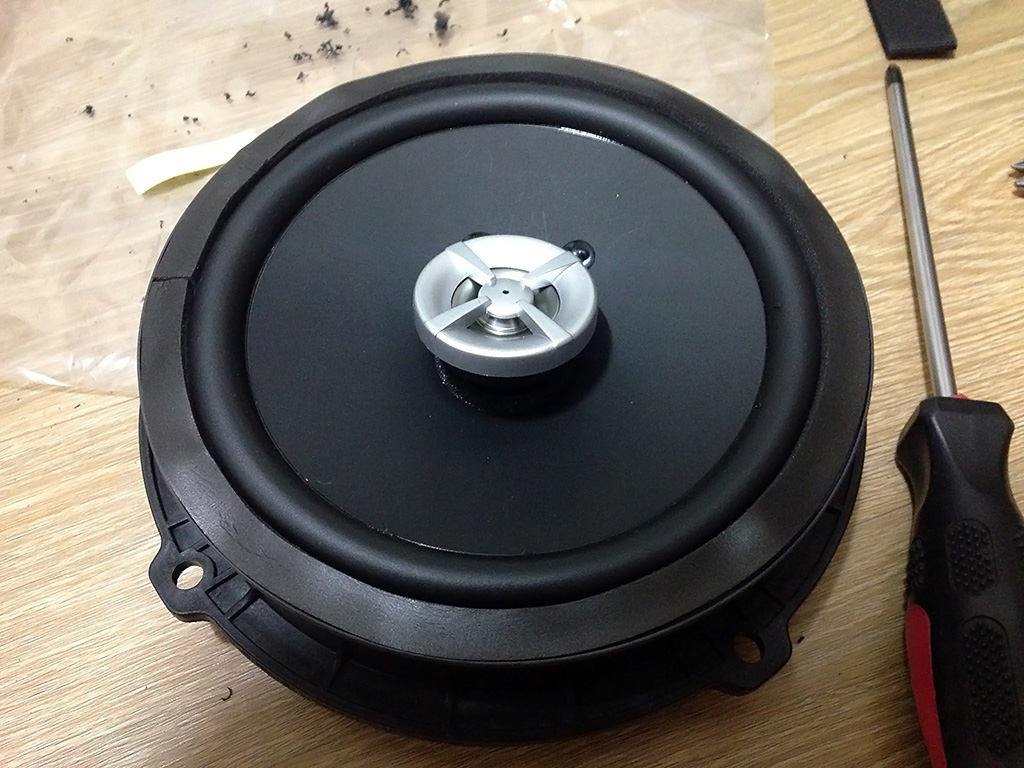

그리고 조립. 나사구멍을 완전히 새로 뚫어야 합니다. 그냥 나사를 마구 돌리면 택도 없을 정도의 강도를 가지고 있기 때문에 전동드릴로 구멍을 조금 내어 끼워봅니다.

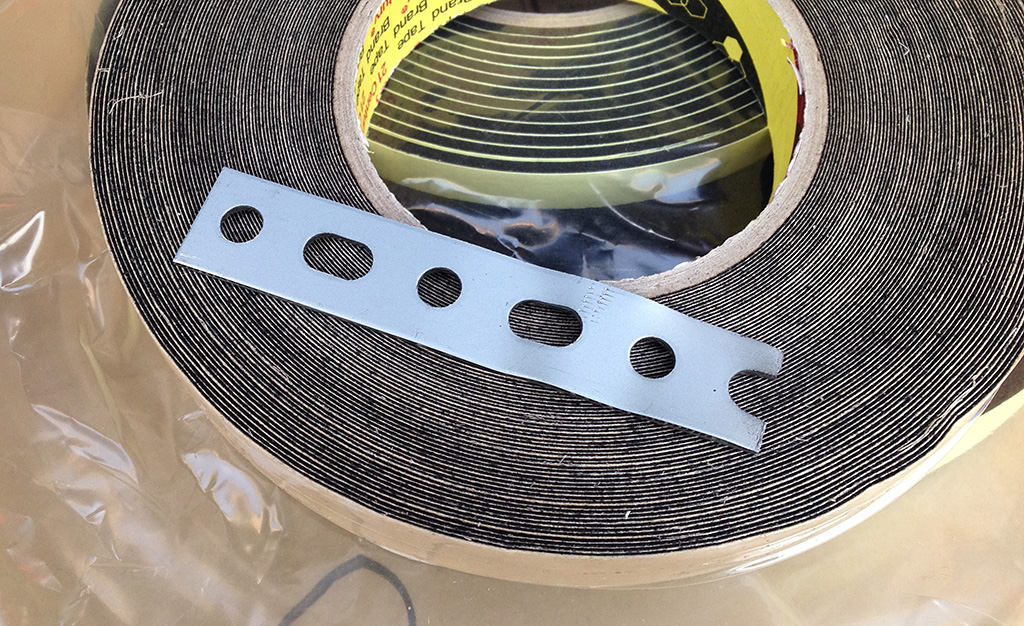

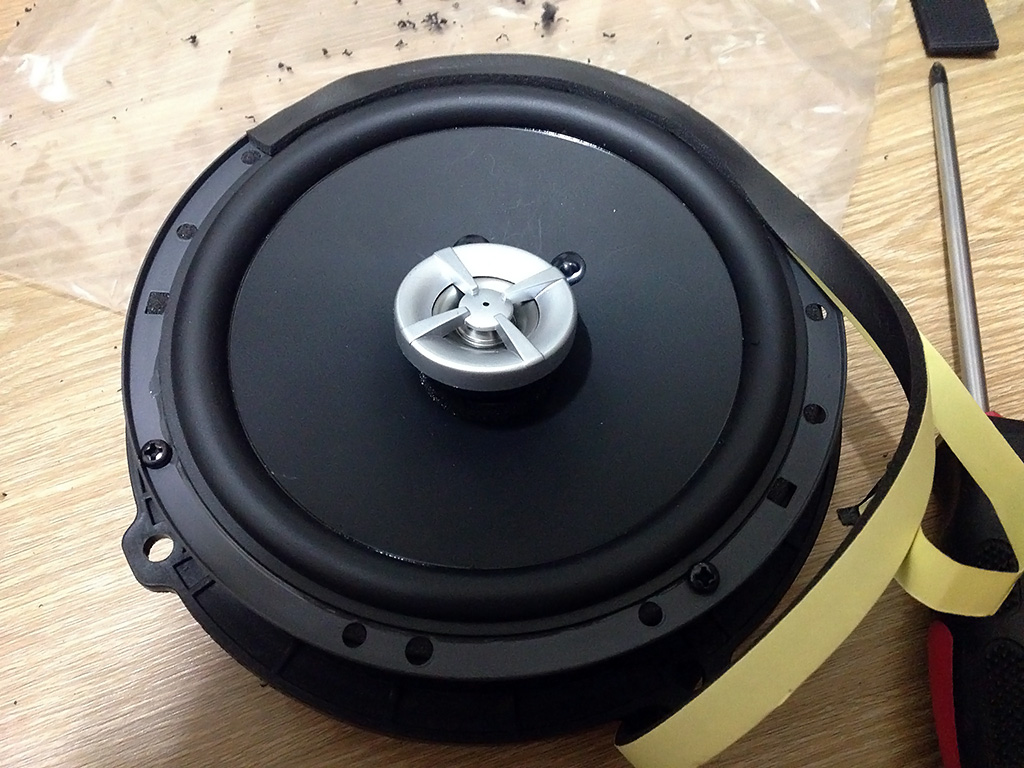

그리고 잡소리 방지를 위해 EPDM 테이프를 이중으로 바름으로 마무리.

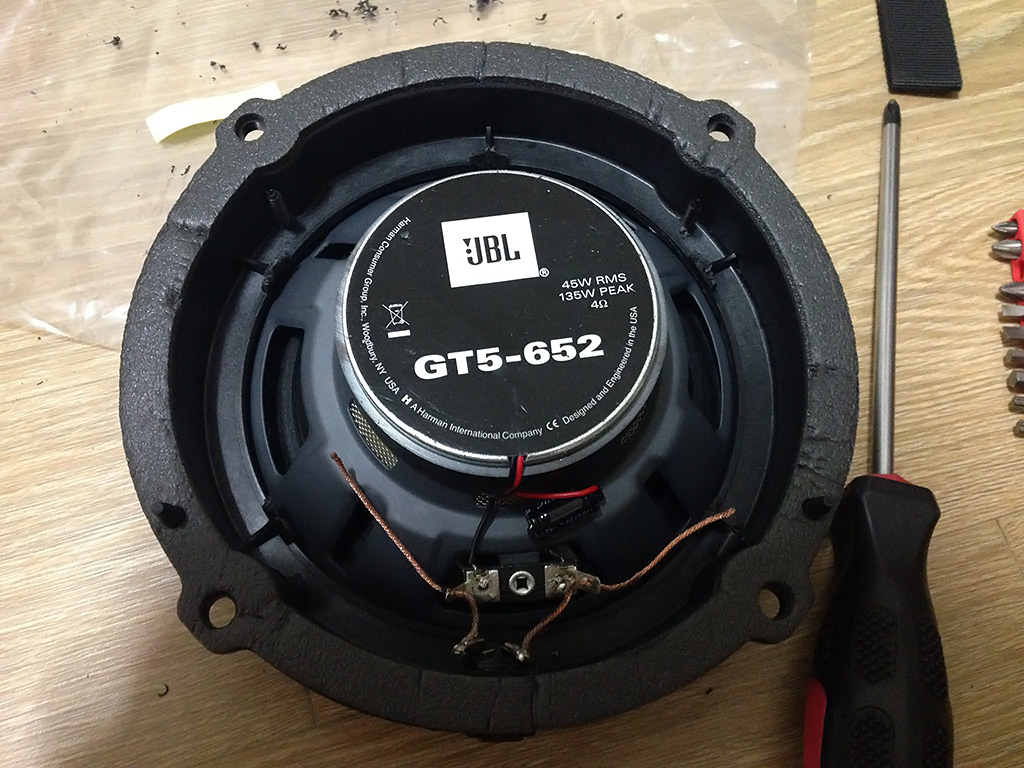

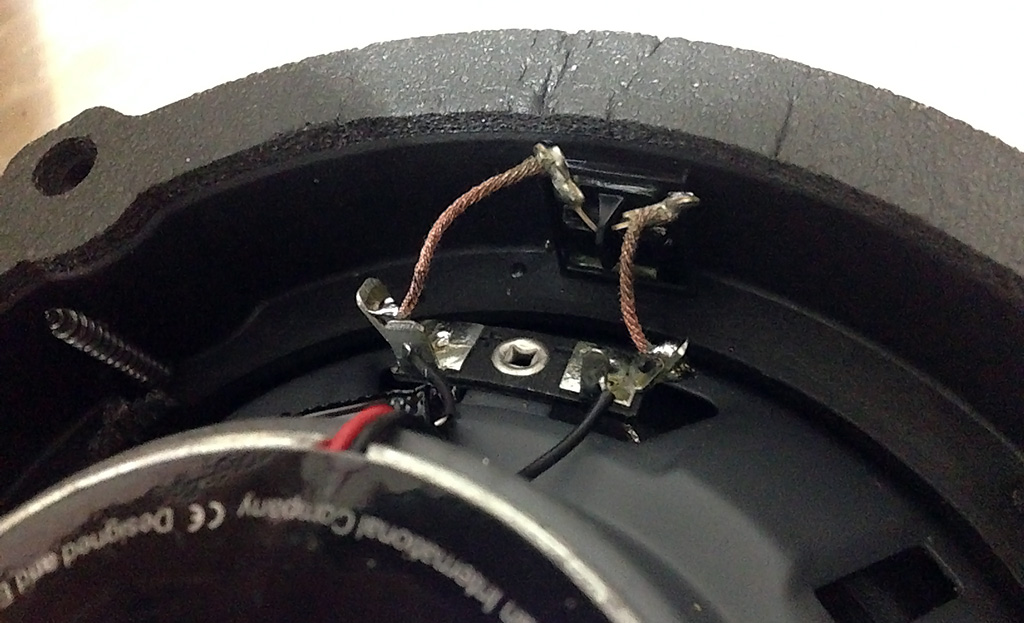

이제 선도 끼워야 하겠지요. 별도의 커넥터같은걸 쓰는것이 아니기때문에 납땜을 해줍니다.

그런데 납땜을 하고나니 JBL스피커의 구성물에 커넥터가 있더군요. ㅠㅠ

납땜은 이정도로 대충 해도 될 듯 합니다.

DIY를 할 날을 잡고, 하는 김에 다른것들도 해봅니다.

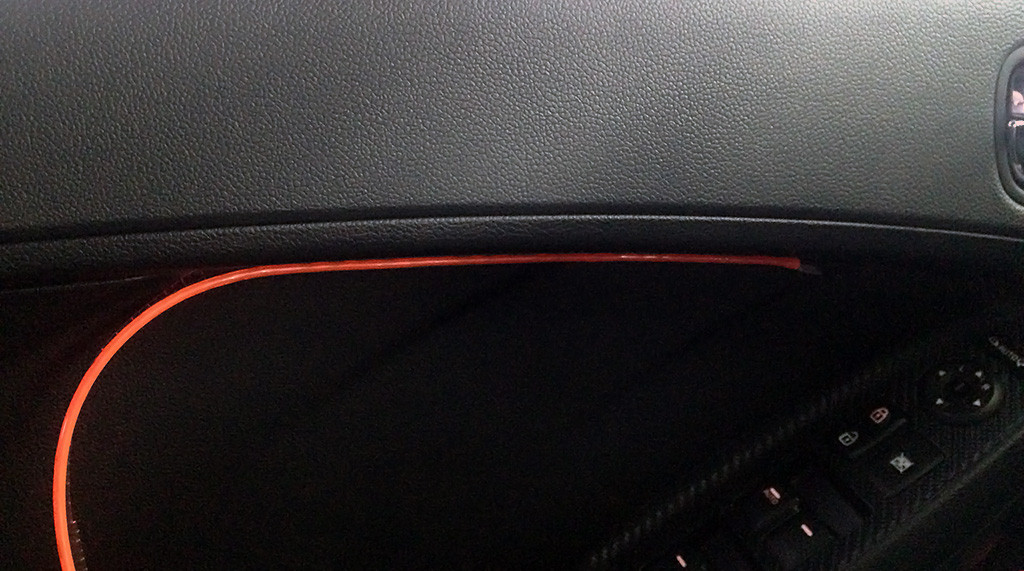

EL Wire를 끼워볼 생각인데 일단 차에 끼울 수 있나부터 보고….-_- 실험선에서 마무리했는데, 인버터의 사용 개수라던가(고주파음때문에 사용량을 한개로 해볼 생각입니다), 고주파음 이슈 해결 솔루션 테스트 등을 진행하였습니다.

이외에도 이사 후 테러 가능성이 높아져서 블랙박스 보조배터리를 큰걸로 교체하고 후방까지 상시화 하기 위한 설치 작업도 병행합니다.

참고로 엔진룸 구멍 뚫었습니다(…)

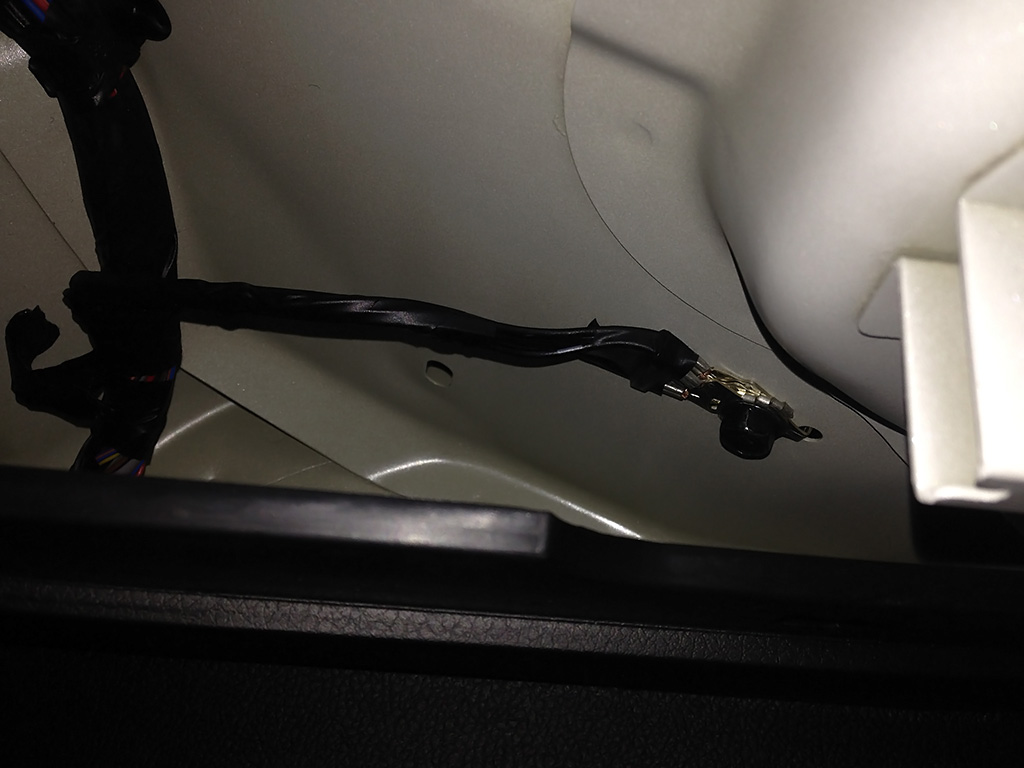

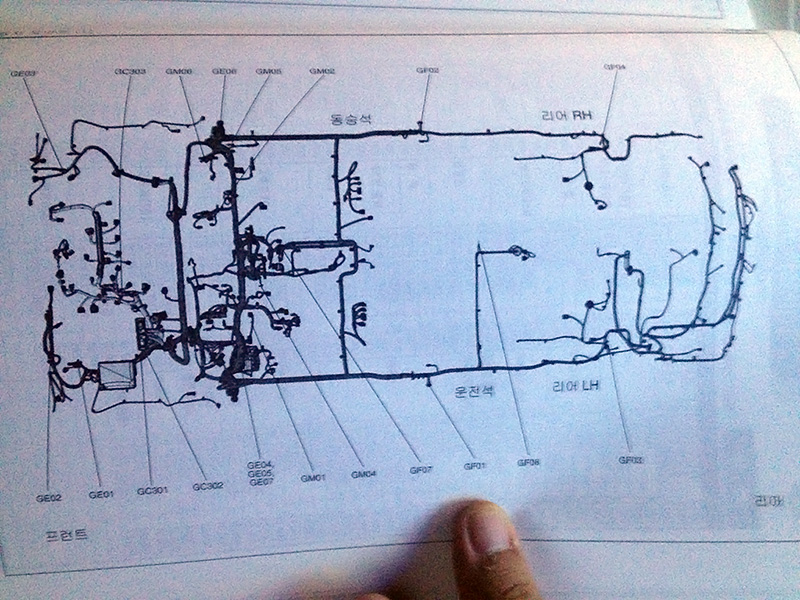

사진의 접지포인트로 가장 가까운 접지포인트를 찾는 중.

(블랙박스 보조배터리 시공에 관련되어서는 별도 포스팅 예정)

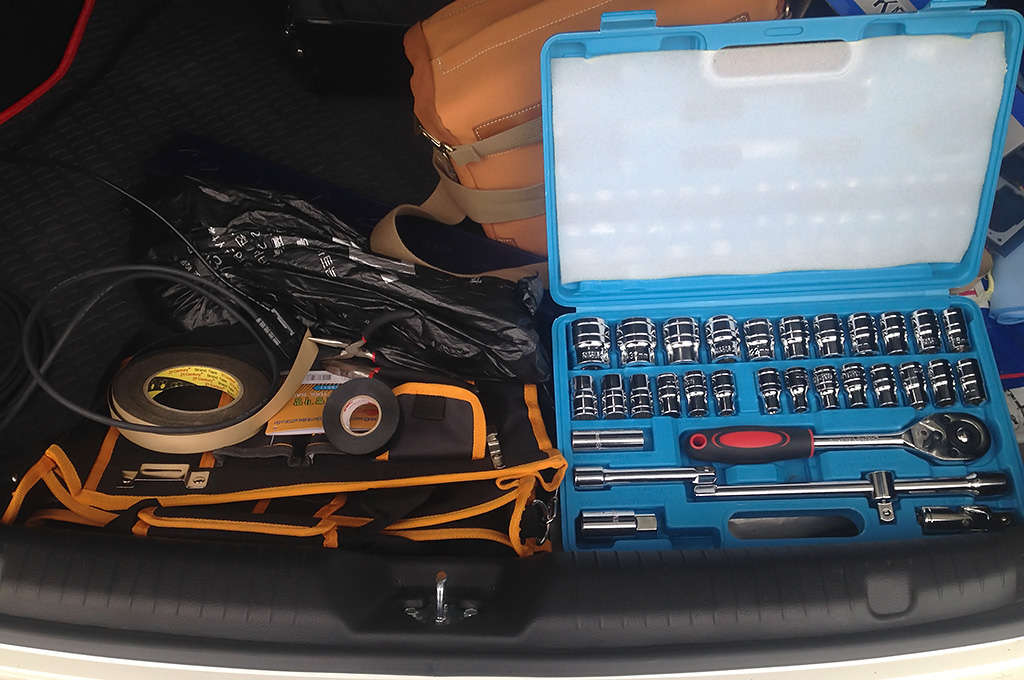

널부러져 있는 도구들. 스피커 뿐 아니라 보조배터리 시공도 병행하고 있기때문에 도구가 꽤나 다양하게 준비되었습니다. 사진에 없는게 훨씬 많을 정도. -_-

K3의 경우 트렁트와 가장 가까운 접지포인트는 트렁크도어와 2열 좌측 시트 뒤입니다. 시공위치상 2열쪽을 선택했는데, 시트 탈거(정확히는 폴딩) 및 트림 탈거가 선행되어야 합니다. 위치가 애매해서 공구사용이 매우 힘듭니다.

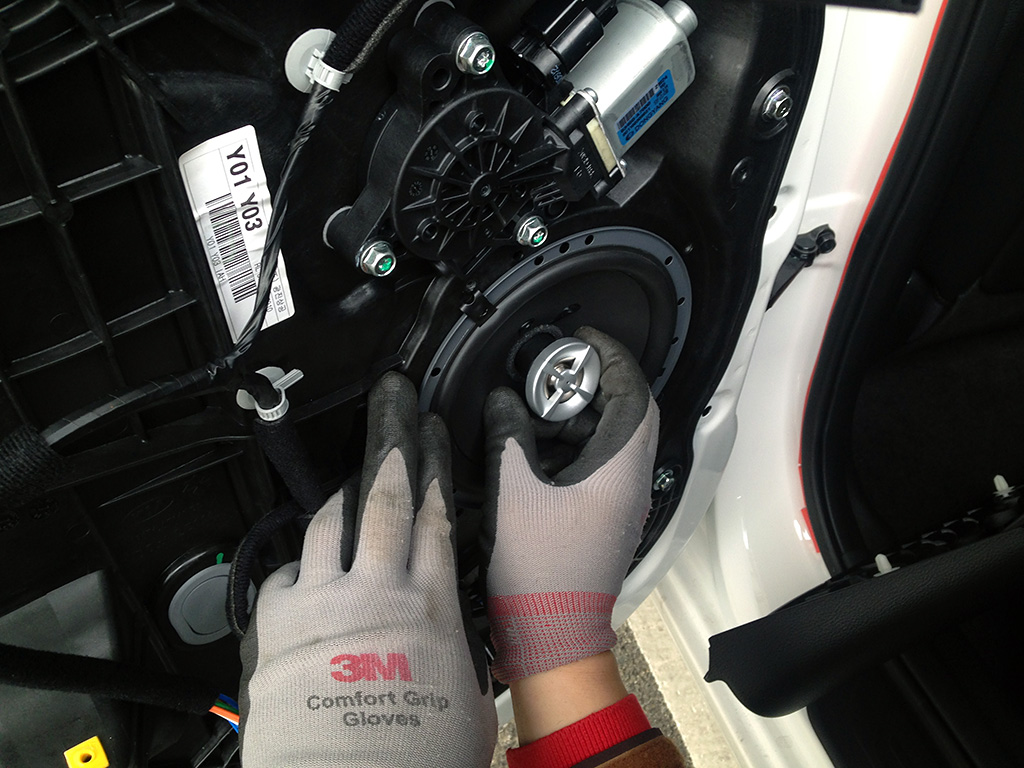

반면 스피커는 마운드를 제대로 개조만 하면 장착이 순정과 동일하니까 그냥 볼트 4개만 풀어서 끼워주면 끗…

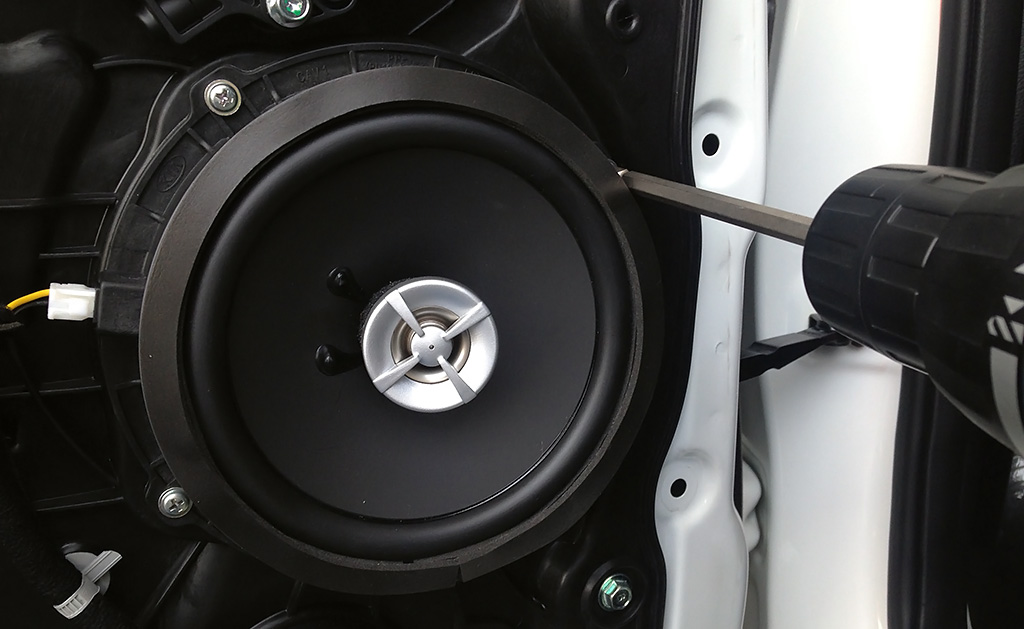

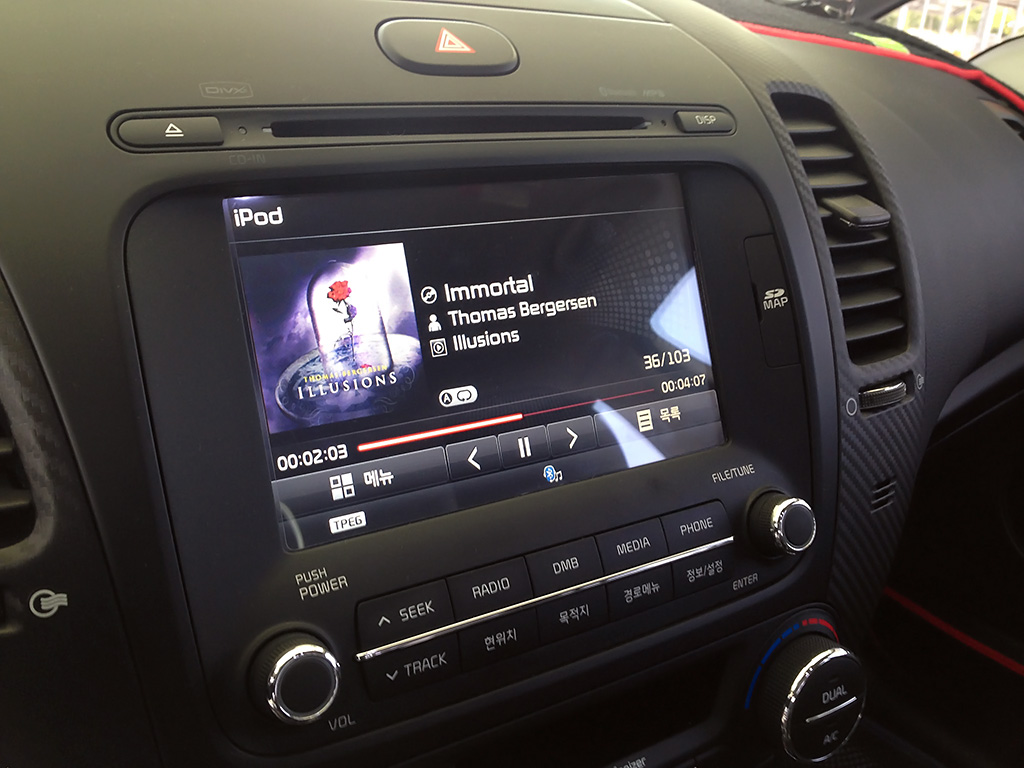

제대로 들려지나 테스트도 해보고.

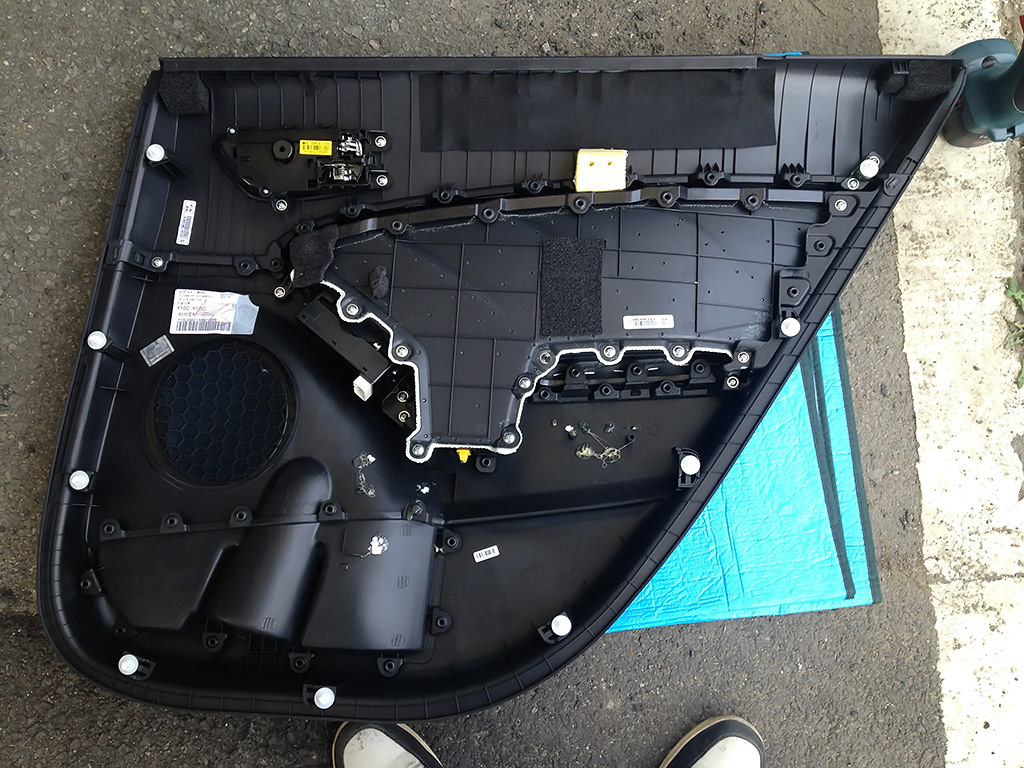

덤으로 K3의 2열 도어트림 모습입니다.

얼마 전에 잡소리로 2열 도어트림을 전부 교환받았는데, 13년형과 14년형과는 도어트림의 구성이 약간 틀린가보네요. 이전과 틀려요. 빼기도 더 힘들어졌고.

2월에 시작된 스피커 개조가 업무관계로 자주 DIY를 할 수 없는 관계로 4개월이나 소요됐습니다. 그동안 준비한다고 재료사는데 쓴 돈만 10만원 넘어가는 듯(…).

간단 소감

1. 순정보다 저음이 강조되었다.

2. 저음이 강한편으로 고음이 묻히는 감이 있다. 트위터 왜 있나 모르겠다.

3. 출력이 올라가서 확실히 이전보다 잘 들리긴 한다.

4. 지인은 앞보다 더 좋게 들린다 카더라(….)

현재 1열 스피커는 저먼 마에스트로 CS6508 + 뮤디멘션 X8 시트우퍼 조합입니다.

후…큰 건은 거의 다 끝났고, 소소한 것만 남았네요.
